mametan カタログ

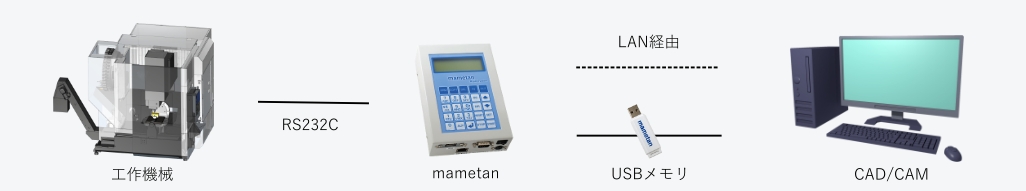

mametanはUSBメモリに対応した小型&簡単操作が特徴のNCデータ入出力装置です。データサーバ機能を持たないNC工作機と接続し、大容量プログラムデータのDNC運転やNC制御機のメモリ入出力を行うDNCデータサーバとしてもご利用いただけます。

特長

■差し替えが可能な外部メモリとしてUSBメモリを利用します、パソコン内で作成した大容量NCデータをUSBメモリから直接 NC機に転送したり、NC機内のNCデータをUSBメモリに保存できます。
■ネットワーク接続インターフェイスがあり、標準装備のFTPサーバー機能やファイル共有機能を利用しCAD/CAMソフト等で作成した大容量NCデータをネットワーク経由でmametan内蔵のフラッシュメモリ(データ領域 約400MB)に保存できます。

170mm×116m×40mm(突起部を除く)、重さ、約790gの小型サイズです ※となりにあるのはiPhone 5Sです

2GBのUSBメモリが付属、本体底部の端子から接続します、他に底面に見えるのは上部右から電源スイッチ、RS232C(9ピン)、下段右からACアダプタ端子、LAN端子

背面4ヶ所にマグネットを装備、NC工作機本体などの金属面に取り付けて利用できます(100Vの電源がとれる場所でご利用ください)

スペック

mametanの詳細スペックです。

データディスク容量
組込みフラッシュディスク 512MB以上 (データ領域 約400MB以上) 外部 USBフラッシュメモリ
インターフェイス
RS232C (1200~38400bps) ×1  / USB ×1
ネットワーク
10BASE-T / 100BASE-TX
(※FTPサーバ機能、Windowsファイル共有機能、DHCP機能を標準でインストール済)
ディスプレイ
バックライト付き液晶 20文字×4行
機能
データ入出力、ファイル管理 (ファイルコピー、ファイル消去)
サブファイル出力(*-, M98Pなど5文字までの文字列)
FANUC外部サブプログラム呼び出し機能(M198)
ファイル名表示、プログラム内容表示 (※但し、プログラムの先頭から10Kバイトまで)
パラメータ設定 (※最大9個のディレクトリを設定可能)
マザトロール対話データーの入出力(CMT)
通信コード
ISO / EIA / ASCII
プロトコル
プロトコルB (各社NC機に対応)
電源
電源アダプタ 入力 AC100V~AC240V 3.0A
寸法 (D)×(W)×(H)
170mm×116mm×40mm (突起部を除く)
重量
約790g
使用条件
温度 5~35℃ (保管時 : -10~50℃)
湿度 20~80% (結露無きこと)
強い振動、ガス等が無いこと
付属品
RS-232Cケーブル 5m ・・・ 1本
USBメモリー 2GB ・・・ 1本
ACアダプター
簡単操作マニュアル(冊子)
取扱説明書(CD)
※mametanはリュウビシステムの登録商標です。
※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
