Products CIMCO

NCプログラム編集・描画システム

Detail 製品詳細

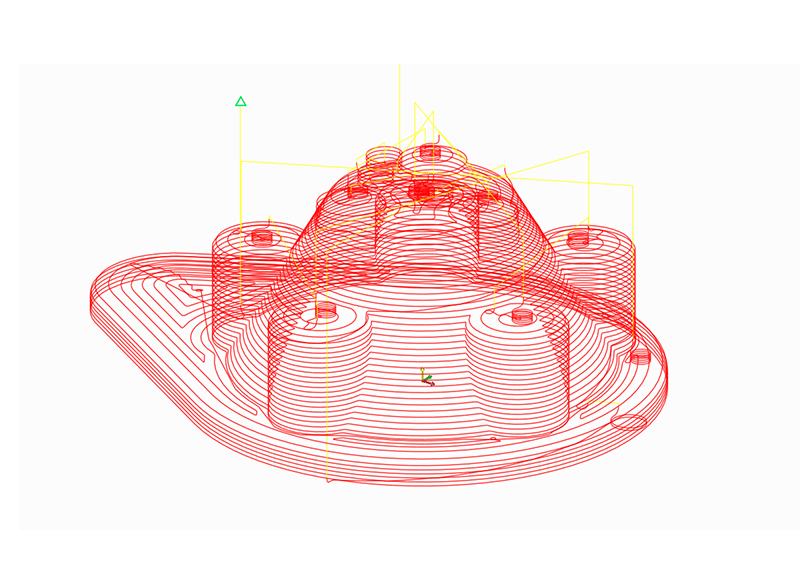

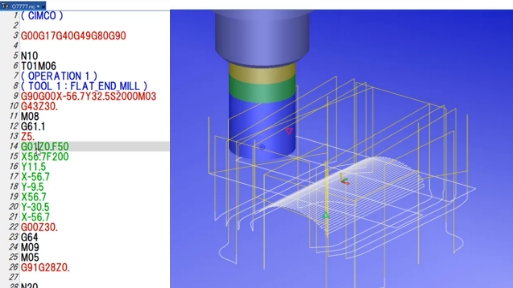

工具軌跡と連動したNCデータ編集機能

Gコード/Mコード及び座標値の追加・編集に対応、またNCデータと連動したバックプロット表示により視覚的に工具軌跡を確認することが可能です。
NCデータの作成はもちろん、CAD/CAMシステムの補助システムとしてもご活用いただけます。

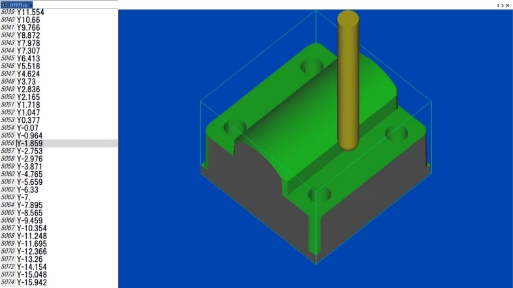

ソリッドシミュレーション機能

2～3軸ミーリング加工・旋削加工のソリッドシミュレーション機能を搭載。

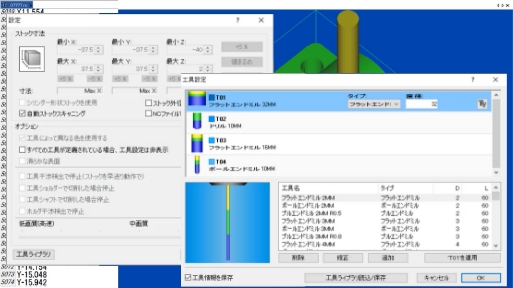

ストック(素材)形状・工具情報を登録することで切削状況を視覚的に確認することができます。

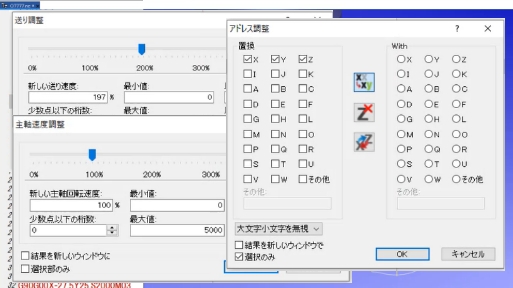

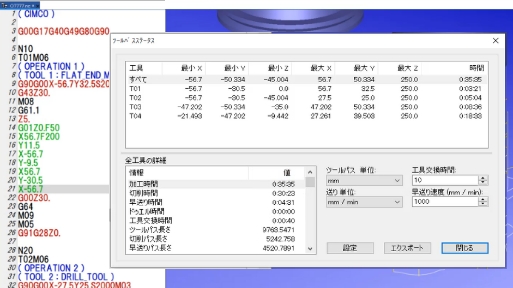

NCデータ編集に特化した機能

CIMCO Edit はNCデータの作成・編集機能だけでなくNCデータに関連した便利な機能が豊富に搭載されています。
“マクロ挿入”ではユーザーで設定(変数にも対応)したマクロを登録・挿入することができ、

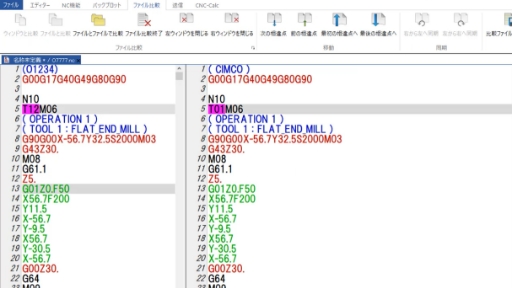

”ファイル比較”では2つのNCデータの相違点を簡単に見つけ出すことができます。

System Requirements システム要件

OS	Windows© 8以上 (64 bitバージョン)
CPU	Intel または AMD Athlon @ 2.3 GHz 以上,　デュアル core
メモリ	8GB以上
ハードドライブ	インストール用に2GBの空きディスク容量
ディスプレイ	OpenGL (4.3 以降) 互換のグラフィックカード (CIMCO Edit のバックプロット/ソリッドアニメーションオプションに必要) 解像度1024×768ピクセル以上のモニター
ネットワーク	TCP/IPが有効なネットワーク・アダプタ（ネットワーク・ライセンスの場合）
入力	スタンダードキーボード 2 または 3 ボタンのマウス
ソフトウエア	Microsoft© Visual C++ 2015-2019 Redistributable Microsoft© .NET Framework 4.5 (必要な再配布可能ファイルはすべてインストーラに含まれています。)

Download 体験版ダウンロード

CIMCO Edit およびオプションのCNC-Calcを機能制限なく30日間ご利用可能です。
ご希望の方はお問い合わせフォームよりご連絡ください。

体験版ではマシンシミュレーション、バックプロットでの干渉チェック機能が使用できますが、こちらはCIMCO EDIT Professionalの標準機能には含まれませんのでご注意ください。

※体験版ご利用に関してインストールしたパソコン機器の不具合、作成データ利用でのトラブルに関してAiソリューションズでは一切の責任を負いませんので十分なご認識・ご確認の上ご利用ください。
